降雨センサーのデータをクラウドで見える化 (SPRESENSE / ThingsBoard)
1. はじめに
電源を確保できない農地での利用を想定し、降雨データを携帯SIMで送信しクラウドで見える化してみます。

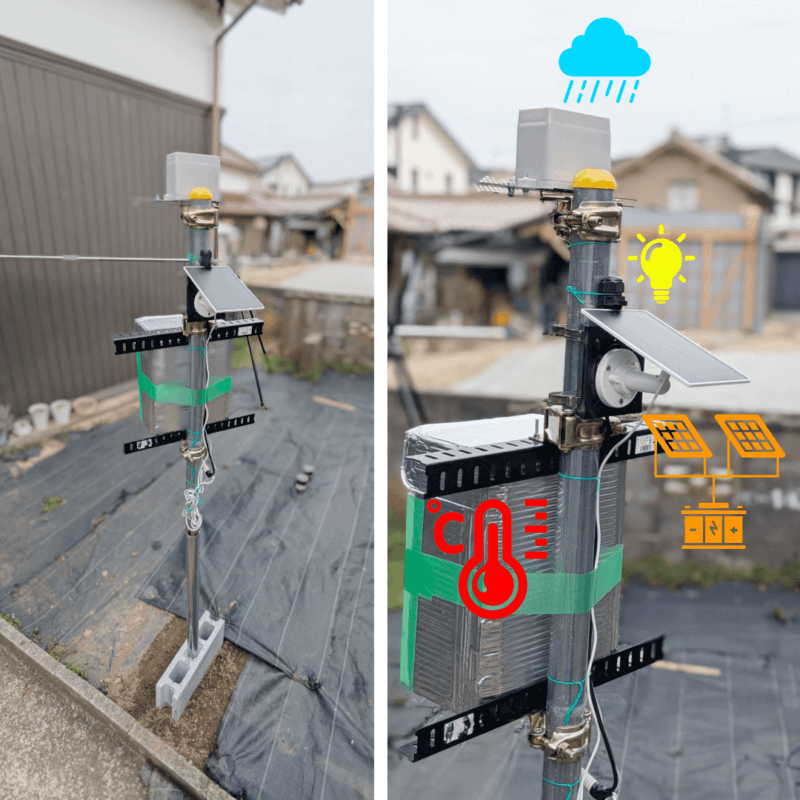

温度・湿度データも収集しますが、外気のデータではなく機材ボックス内のデータです。機材はウオルボックス内に格納してあり、さらにその外側を発泡スチロールを使って囲ってあります。発泡スチロールの外側にはアルミパネルを貼り、直射日光によるウオルボックス内の温度上昇を抑制できるかも実験します。
なお、発泡スチロールの全面をアルミパネルで覆うとSIMの通信に影響がでる可能性があるため、北側に面する一面はアルミパネルを貼っていません。
2. デバイスの構成
2.1. センサ関連
- 降雨：Gravity - 降雨センサ（I2C/UART）
- 照度：Gravity - I2C接続 環境光センサ (IP68)
- 温度・湿度・気圧：M5Stack用温湿度気圧センサユニット Ver.3（ENV Ⅲ）
2.2. マイコン関連
- SONY SPRESENSE メインボード
- SONY SPRESENSE LTEボード 外付けアンテナモデル
- LTE用外付けアンテナ
- I2C expansion board for SPRESENSE (Grove compatible)
- M5Stack用拡張ハブユニット
2.3. 電源関連
- スマートカメラ用ソーラーパネル 3W KJ-190
- Li-Po ライダー Pro
- リチウムポリマー電池 3.7V 3000mAh
2.4. 通信関連
- 1nce SIM (10年間使えて 2,000円）
2.5. その他
- 単管パイプ 1m x 2
- 単管パイプジョイント
- 単管パイプ用垂木止めクランプ x 3
- 単管用保護キャップ
- アングル40 x 2
- ステンレス取付金具 30cm x 2
- ガスコンロ用アルミパネル
- 発泡スチロール
- 未来工業 ウオルボックス Dタイプ 縦型 ハイグレードタイプ 屋根一体型 264 x 258 x 103mm
- PF管 ミラフレキMF
- ブロック C‐１０ 基本
- 砕石 15mm以下
3. クラウドでの見える化 (ThingsBoard)
今回はThingsBoardというツールを使って、デバイスから収集したデータを見える化します。ThingsBoardは有料のクラウドサービスとして提供されていますが、機能制限があるCommunity Editionは自分でサーバーを用意してインストールすれば無料で利用することができます。今回はクラウドサーバーを利用しますが、例えばRaspberry PiにThingsBoardをインストールすれば、完全にローカルで無料で利用することも可能です。
クラウドサーバーへのインストール手順については下記記事にまとめています。

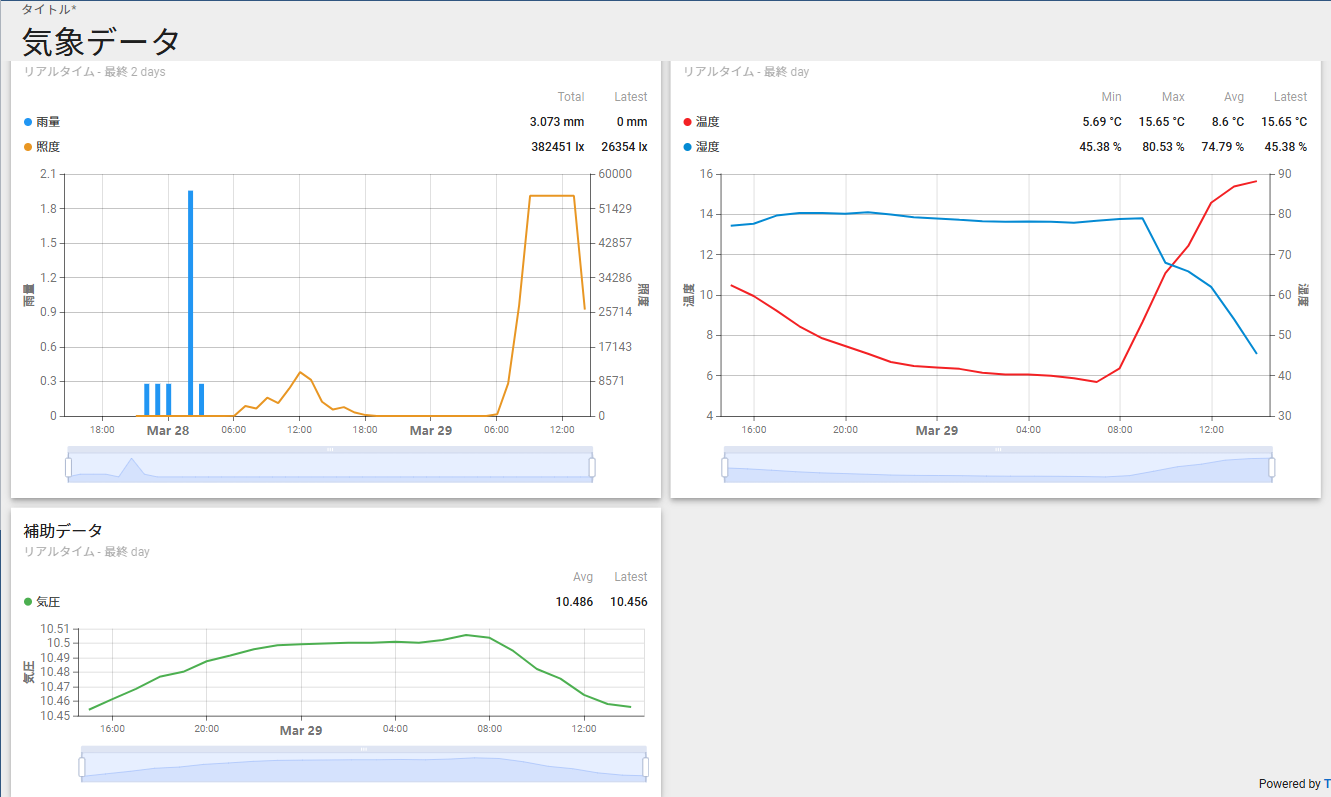

3.1. チャート表示例
